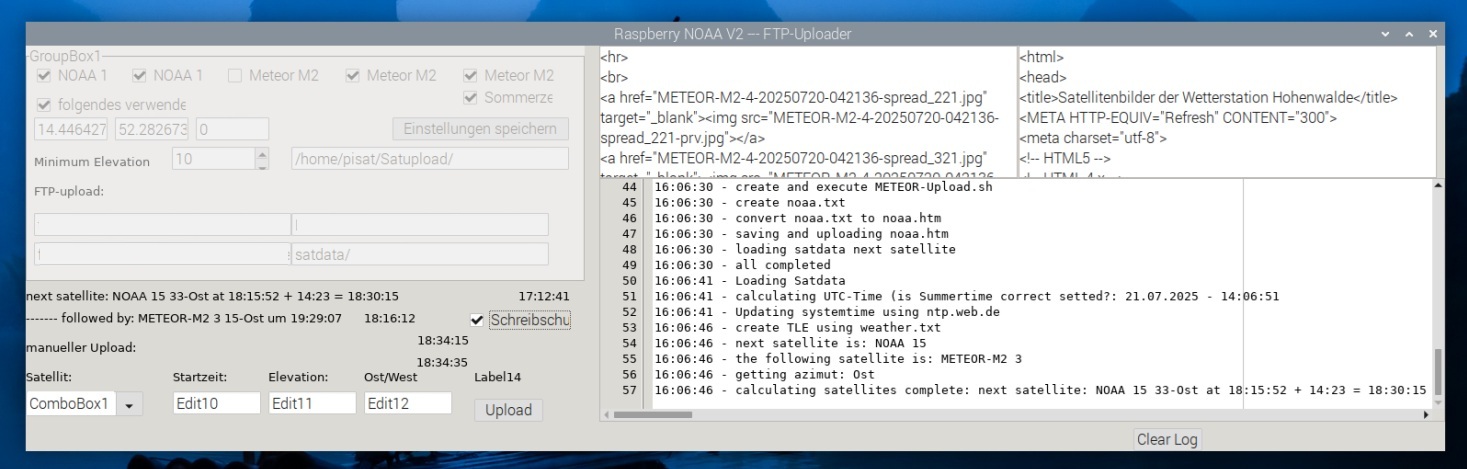

Soweit zur AllSky-Wetter und Astrokamera. Zurück zur Satellitenempfangsanlage. Hier nun einige Bilder:
- AllSky-Satrecv-03.jpg (227.75 KiB) 136040 mal betrachtet
In diesem mit Aluklebeband umklebten Kasten, befindet sich die Technik. Das Alu-Klebeband dient hauptsächlich der Reflektion von Sonnenstrahlen, um eine Überhitzung des Raspberry Pi zu verhindern. Leider klappt dies an heißen Sommertagen nicht so richtig. Teilweise erreichen die Innentemperaturen Werte, welche den Raspberry zum Heruntertakten veranlassen, um sich nicht noch weiter aufzuheizen. Um zu vermeiden, dass Feuchtigkeit und Kleingetier ins Gehäuse eindringen, gibt es zudem keinerlei Lüftungsöffnungen. Die Abwärme des Raspberry dringt durch Öffnungen im Gehäuse in die Glaskuppel ein und verhindert dadurch ein Beschlagen der Plexiglaskuppel. Zugleich ist dies die einzige Möglichkeit der Abwärme aus dem Gehäuse zu entweichen.
- AllSky-Satrecv-02.jpg (230.01 KiB) 136040 mal betrachtet
- AllSky-Satrecv-01.jpg (236.57 KiB) 136040 mal betrachtet
Da wären der Raspberry Pi 5 mit 8GB RAM. Ausgestattet ist er mit einem Kühlkörper und aktiver Kühlung sowie einem POE-NVMe-SSD Modul. Dieses Modul vereint beides, POE (PowerOverEthernet - Stromversorgung über Netzwerkkabel) sowie Verwendung einer SSD-Festplatte. Und nicht zu vergessen, der RTL-SDR V4 Empfangsstick. Nur durch diesen ist der Empfang der Satelliten überhaupt erst möglich. Gut, wobei es dafür noch etwas anderem bedarf:

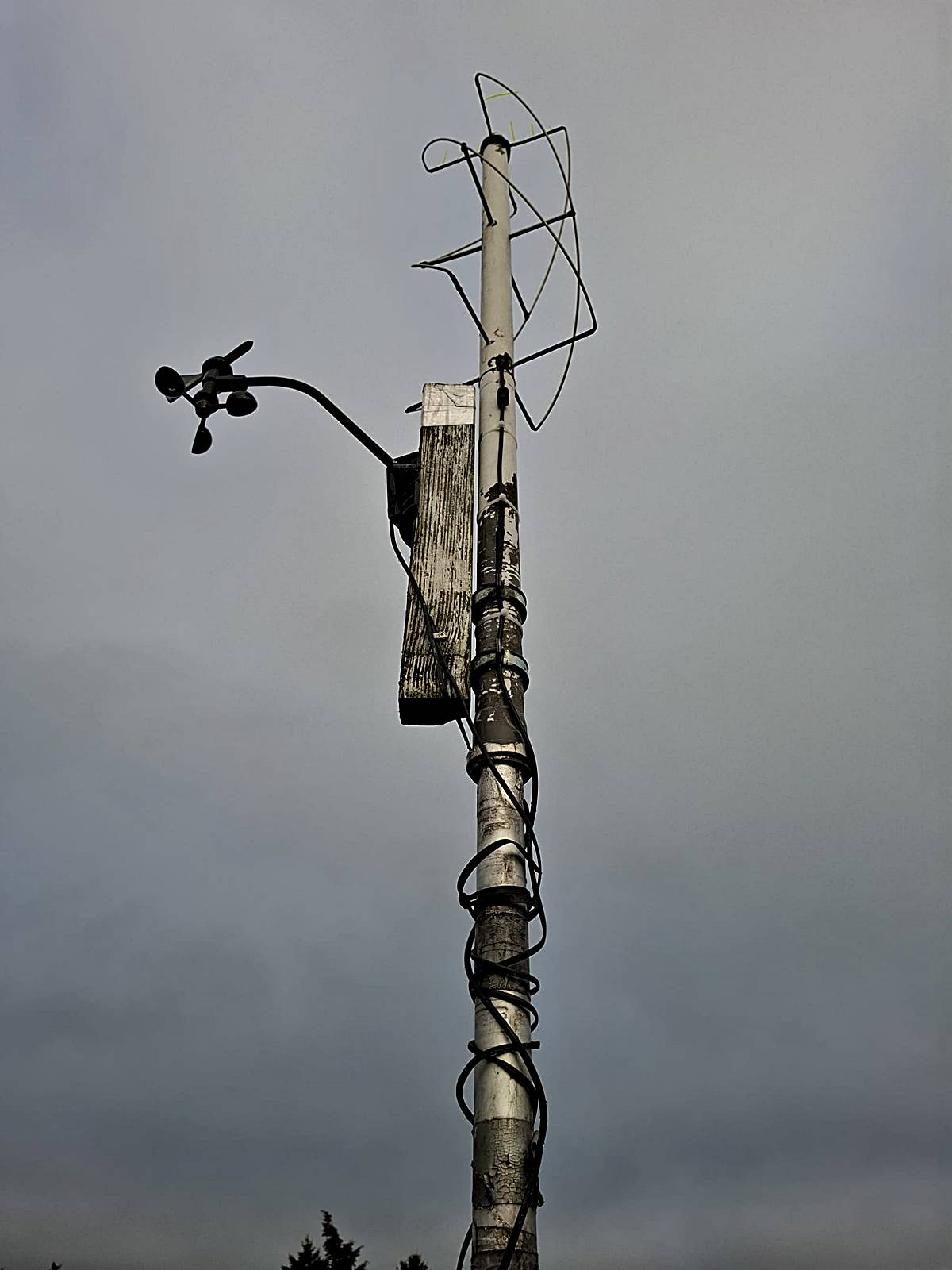

- QFH-Antenne.jpg (102.55 KiB) 136040 mal betrachtet
Die QFH-Antenne. Dieses Antennendesign ist speziell für den Empfang von Satelliten auf 137,5MHz abgestimmt und bietet somit besten Empfang. Leider war der Empfang zuletzt nicht sonderlich gut, weswegen ich den Satellitenempfang letztlich sogar komplett eingestellt hatte. Als Ursache hatte ich schon lange Übergangwiederstände in der Antennenleitung durch zahlreiche Steckverbinder wie F-Stecker und entsprechende Kupplungen, Adapter von F-Stecker/Kupplung auf SMA usw. in Verdacht. Selbst Empfangsverstärker haben hier oft nicht weiter geholfen. Da die Antenne recht weit oben sitzt und weit über den Dachgiebel schaut, war es alles andere als einfach, sie vom Dach zu holen. Vor einigen Tagen ist es mir dann aber doch gelungen. Als ich die Antenne dann in der Wohnung und somit Zugang zum inzwischen recht kurzen Antennenkabel hatte, nutzte ich die Gelegenheit um ein vorhandenes RG58 Antennenkabel mit vormontierten SMA-Stecker direkt anzulöten. Dazu wurden beide Kabel abisoliert. Die Innenleiter wurden miteinander verdrillt und verlötet. Als Isolierung kam ein Stück Schaumstoffisolierung aus einem 75Ohm Sat-Antennenkabel zum Einsatz. Um jeglichen Kontakt von Innen- und Außenleiter zu vermeiden, wurde diese Schaumstoffisolierung mit Gewebeklebeband umwickelt. Nach dem Gewebeklebeband folgten noch einige Lagen Alu-Klebeband, auf welchem die Schirmung beider Kabel zum Liegen kommt. Somit ist die Verbindungsstelle perfekt geschirmt und die leitende Oberseite des Alu-Klebebands verbindet zudem die beiden Schirmungen miteinander. Zur Sicherheit wurde die Schirmung an einigen Stellen trotzdem noch verlötet. Abschließend wurde die Verbindungsstelle mit Schrumpfschlauch vor jeglichen Witterungseinflüssen geschützt. Somit gibt es nun zwischen Antenne und SDR-Receiver keinerlei Kontaktstellen und vor allem auch keine Verstärker mehr. Dies macht sich auch im Empfang bemerkbar. Ich empfange nun die besten, jemals empfangenen Satellitenbilder. Oftmals ist eine gute Antenne, sowie eine möglichst Verlustfreie und kurze Antennenleitung eben doch besser, als jeglicher Verstärker. Um zu vermeiden, dass sich Vögel auf der QFH-Antenne nieder lassen und mir, wie in der Vergangenheit oft geschehen, die Kameras voll kacken, wurden zudem Kabelbinder an den oberen Streben der Antenne angebracht.
